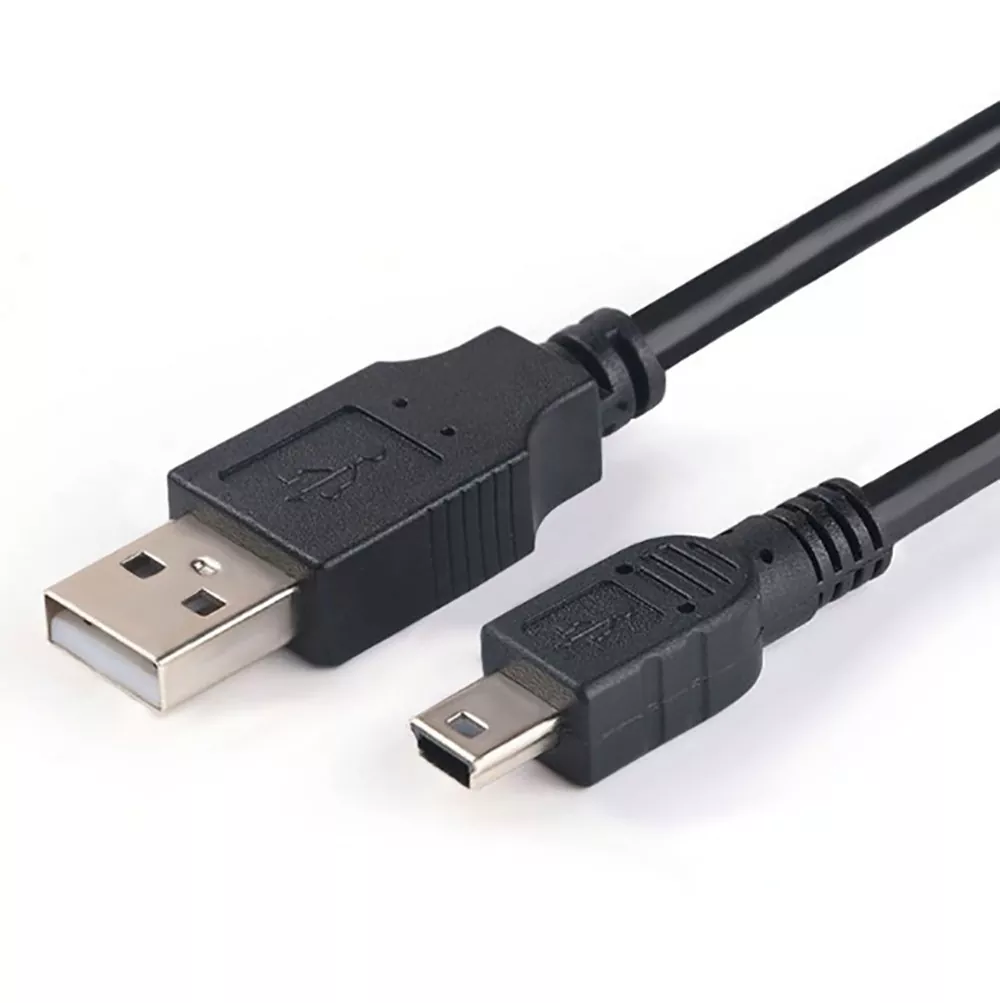

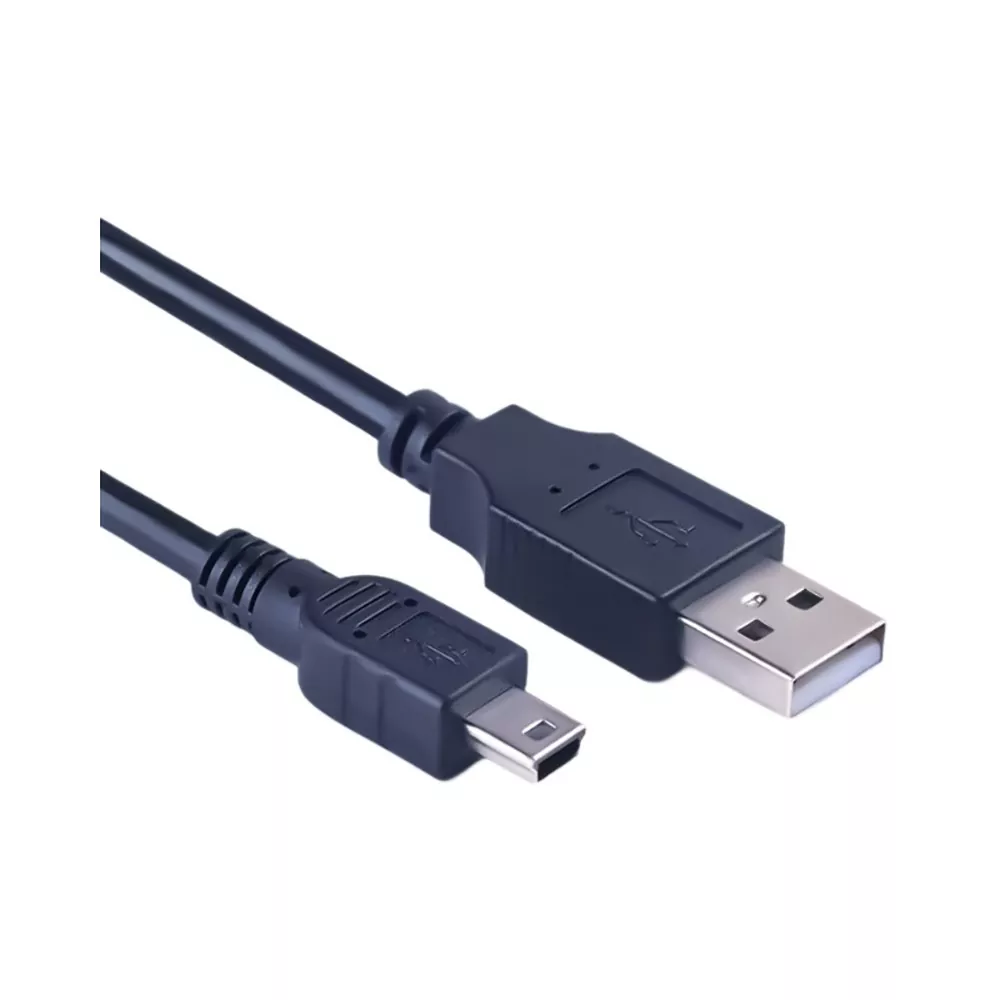

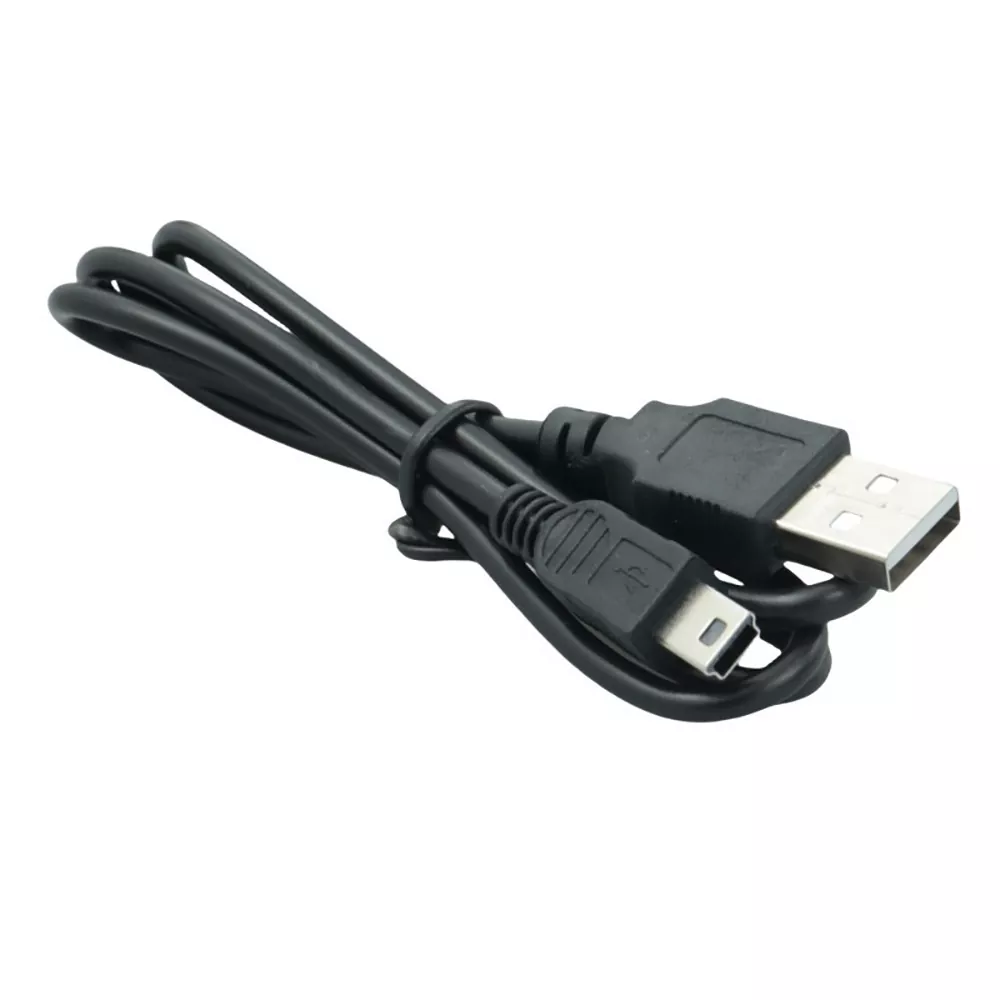

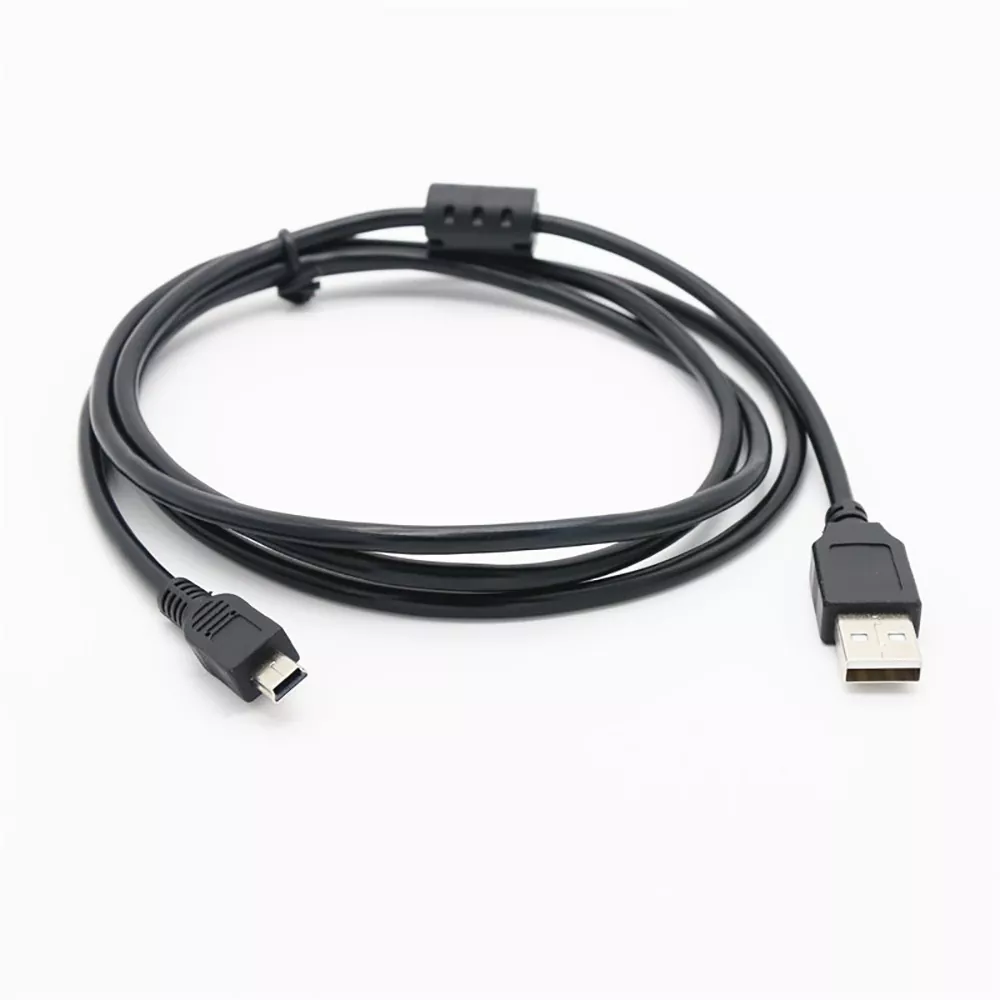

Кабель USB 2.0 A Male-Mini B от TLD Electronic, китайского USB-кабеля производителем и заводом, создан для совместимых устройств, требующих стандартного Подключение USB Type-A к Mini-B (5-контактное). В кабеле используется силовая и луженая медь. проводники данных с витой парой D+/D-. Он обеспечивает трехслойную экранирование алюминиевой фольгой и луженой медной сеткой с 48 оплетками для надежного производительность.
|
Параметр |
Подробности |
|
Название продукта |
Кабель USB 2.0 A «папа» — Mini B — синхронизация данных и Зарядный шнур |
|
Бренд |
TLD/частная торговая марка (приветствуется OEM) |
|
Источник |
Гуандун, Китай |
|
Сертификаты |
RoHS, REACH, UL |
|
Тип разъема |
Разъем USB типа A к разъему USB Mini-B (5-контактный) |
|
Длина |
1–3 м / возможна индивидуальная длина |
|
Скорость передачи данных |
480 Мбит/с (высокоскоростной USB 2.0) |
|
Доставка энергии |
До 2,4 А (стандартное питание по шине USB) |
|
Силовые проводники |
Луженая медь (VBUS и заземление) |
|
Проводники данных |
Луженая медь (витая пара D+/D-) |
|
Экранирование |
Алюминиевая фольга + луженая медная сетка из 48 оплеток |
|
Куртка |
Гибкий ПВХ – матовый черный или белый (цвета по индивидуальному заказу). доступно) |
|
Корпус разъема |
Никелированная латунь с литой разгрузкой от натяжения. |
|
Контактное покрытие |
Фосфористая бронза с золотым блеском |
|
Профиль штекера Mini-B |
Стандартный 5-контактный разъем Mini-B |
|
Обратная совместимость |
Полная совместимость с устройствами USB 1.1. |
|
Рабочая температура |
от -10°С до 60°С |
|
Упаковка |
Полиэтиленовый пакет, пакет с застежкой-молнией, блистерная карта или индивидуальный заказ. розничная коробка |
|
Время выполнения |
15–20 дней для оптовых заказов; бесплатные образцы через 5–7 дни |
|
минимальный заказ |
100 единиц; гибкий для индивидуальных проектов |
Разъем USB Mini-B меньше. чем стандартный тип B и более прочный, чем Micro-B. Он используется во многих цифровых фотоаппараты, портативные музыкальные плееры и внешние жесткие диски, произведенные в последние 15+ лет. Этот кабель является заменой комплектных кабелей, которые ломаются или заблудиться.
При скорости 480 Мбит/с (высокоскоростной USB 2.0) кабель справляется с обычными нагрузками портативных устройств:
Привязка камеры и передача фотографий: разгрузите 32 ГБ памяти карта с изображениями RAW (около 1000 фотографий по 30 МБ каждая) менее чем за 12 минут.
Синхронизация музыки: передача музыкальной библиотеки объемом 10 ГБ (около 2500 песни) менее чем за 4 минуты.
Резервные копии внешних дисков: скопируйте папку с документами размером 5 ГБ и медиа на портативный жесткий диск менее чем за 2 минуты.
По кабелю подается питание (VBUS) и данные (D+/D-), поэтому вы можете синхронизировать и заряжать одновременно. Это полезно для:
Привязка камеры: подключите зеркальную камеру к ноутбуку для просмотра в реальном времени. съемку с заряженным аккумулятором камеры.
GPS-навигация: обновляйте карты на Garmin, пока он заряжается. в машине или за столом.
Музыкальные проигрыватели: синхронизируйте плейлисты, пока устройство заряжается. ночь.
Сбор полевых данных: держите цифровой самописец включенным во время длительные интервью или сеансы записи.
Кабели Mini-B часто носят с собой. сумки для фотоаппаратов, рюкзаки и бардачки. Этот кабель создан для ежедневного использования. использовать:
Литой компенсатор натяжения, выступающий на 25 мм от каждого разъема.
Корпуса разъемов из никелированной латуни
Контакты из фосфористой бронзы с золотым напылением
Более 5000 циклов вставки/извлечения, подтвержденные механическим тестирование
Гибкая оболочка из ПВХ устойчива к перегибам и истиранию.
Портативные устройства часто используются вблизи беспроводные помехи. Экранирование фольгой + оплеткой обеспечивает подавление электромагнитных и радиочастотных помех, помогает избежать:
Поврежденные файлы изображений во время передачи
Глючный звук во время синхронизации музыки
Прерванное резервное копирование на внешние диски
Нестабильные соединения при модеме во время студийных съемок

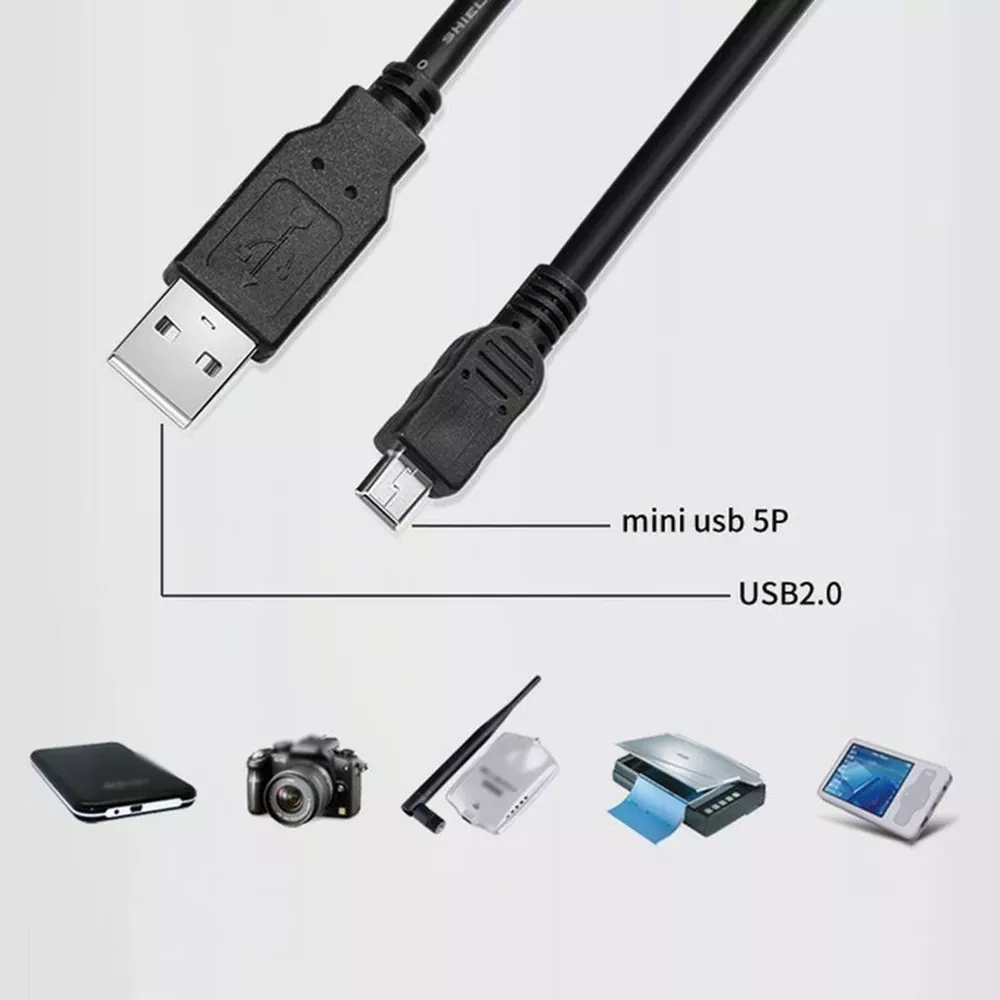

Порт Mini-B был стандартом для портативные устройства уже более десяти лет. Этот кабель совместим с:
Цифровые фотоаппараты: Canon EOS (серии Rebel, 5D, 6D, 7D), Nikon DSLR (серии D3xxx, D5xxx, D7xxx, D8xx), Sony Alpha (старые модели), Pentax, Olympus, Fujifilm X-серии (старшие модели), Panasonic Lumix (старшие)
Портативная музыка: iPod classic, iPod nano (старые поколения), SanDisk Sansa, Sony Walkman (цифровой), Creative Zen, Zune
Внешнее хранилище: 2,5-дюймовые портативные жесткие диски от WD, Seagate, Toshiba, Hitachi, Samsung (модели до 2018 г.)
GPS и навигация: портативные устройства Garmin (GPSMAP, серия eTrex), Автомобильный GPS TomTom
Диктофоны и аудио: Zoom серии H (H4n, H5, H6), Серия Tascam DR, серия Sony ICD
Прочее: старые электронные книги Kindle, видеорегистраторы, радионяни, цифровые микроскопы, портативные проекторы, MIDI-клавиатуры, электроника DIY платы (Arduino с Mini-B)
Работает с портами USB 3.0 (работает на скорости 2.0) и порты USB 1.1. Один кабель для сред со смешанными устройствами.
Фотостудии и выездные съемки: привязывайте зеркальную камеру к ноутбук для предварительного просмотра в реальном времени, передачи файлов RAW и экономии заряда аккумулятора камеры взимается плата.
Путешествия и приключения: носите с собой запасной кабель Mini-B для камера, GPS и портативный накопитель.
Производство музыки и аудио: синхронизация музыкальных библиотек, передача полевые записи и подключайте портативные записывающие устройства к рабочей станции монтажа.
Резервное копирование дома и офиса: подключайте портативные внешние накопители к настольные ПК для регулярного резервного копирования файлов.
Образование и полевые исследования: использование с регистраторами данных, портативный GPS и портативные инструменты.
Розничная торговля и электронная коммерция: массовый аксессуар для камеры магазины, продавцы электроники и интернет-продавцы.
DIY и электроника: подключите Arduino, Raspberry Pi (более старые версии) модели) и макетные платы для программирования и отладки.
5-контактный Mini-B включает в себя VBUS. (питание), D+/D- (пара данных) и земля. Контакты из фосфористой бронзы с золотым напылением с минимальным номинальным сроком службы 5000 циклов.
Линии передачи данных сильно перекручены (6–8 витков на дюйм), чтобы минимизировать перекрестные помехи и сохранить целостность сигнала на 480 Мбит/с.
Проводники из луженой меди 28 AWG Обеспечьте путь подачи питания с низким сопротивлением (приблизительно 0,06 Ом на фут). Напряжение падение остается ниже 0,2 В при токе 2,4 А.
Алюминиевая фольга обеспечивает 100% защита от высокочастотных электромагнитных помех. Сетка из луженой меди с 48 оплетками добавляет механическая прочность и подавление низкочастотных шумов.
Каждый кабель подвергается:
Непрерывность (все 5 контактов)
Изоляция короткого замыкания
Изоляция Hi-Pot (300 В постоянного тока, > 10 МОм)
Сопротивление (VBUS и земля)
Функциональное рукопожатие с USB-хостом
TLD работает в соответствии с ISO-9001:2015. сертифицированный менеджмент качества.
|
Контрольно-пропускной пункт качества |
Метод |
Критерии приемки |
|
Контроль качества входящего материала |
Визуальный + манометр + сопротивление |
Проводник AWG, экранирование, покрытие |
|
Проверка пайки в линии |
Автоматизированный оптический контроль (АОИ) |
100% бездефектные соединения |
|
100% электрические испытания |
Автоматизированный тестер (АТЭ) |
Непрерывность, изоляция, Hi-Pot |
|
Тест на сопротивление |
Микроомметр (сменный образец) |
VBUS < 0,15 Ом, GND < 0,15 Ом |
|
Усилие вставки/извлечения |
Датчик силы (образец смены) |
0,5–2,0 кгс (спецификация USB-IF) |
|
Выносливость к изгибу |
Гибкий тестер (образец смены) |
8000 циклов при 180° – отсутствие электрических сбоев |
|
Проверка на реальном устройстве |
Ежедневно — привязка камеры, тест копирования с диска |
Стабильное соединение, безошибочная передача |
|
Визуальный осмотр |
100% единиц |
Никаких царапин, смещений или заусенцев. |
TLD, основанный в 2008 году, занимает площадь 12 000 м². Сертифицированный ISO-9001 производитель, поставщик и экспортер со штатом более 200 сотрудников. и 15 штатных инженеров по исследованиям и разработкам. Завод в Дунгуане полностью автоматизирован. производственные линии – резка, зачистка, пайка, формование и испытания.
TLD поставляет мировые бренды, в том числе ZTE, Skyworth и Hisense, а также оптовые дистрибьюторы фотоаппаратов/аудиотехники. розничные торговцы и продавцы электронной коммерции в 55 странах.
Что предоставляет TLD:
Прямые цены с завода для оптовых и оптовых заказов.
Длина по индивидуальному заказу (3 фута, 6 футов, 10 футов), цвета (черный, белый, синий, красный), маркировка разъемов и розничная упаковка.
Собственная торговая марка, индивидуальные блистерные карты и полные розничные коробки.
Бесплатные образцы для квалифицированных покупателей в течение 5–7 дней.
Стандартные модели на складе для быстрой отправки
98,5 % своевременных поставок за 24 месяца.
Выделенные менеджеры по работе с клиентами и техническая поддержка
ProPhoto Supplies (США): «Мы комплектуем Кабели Mini-B TLD с нашими ремнями для камер и аксессуарами. Фотографам нравится качество сборки – больше никаких хрупких кабелей, которые выходят из строя в середине съемки. Мы заказали более 5000 единиц, а процент возврата практически равен нулю».
A: Разъем Mini-B был широко распространен. используется в цифровых фотоаппаратах (зеркалки Canon/Nikon/Sony), портативных музыкальных плеерах (iPod classic/nano, SanDisk), внешние 2,5-дюймовые жесткие диски, портативные GPS-навигаторы, цифровые диктофоны и другая портативная бытовая электроника, изготовленная из середина 2000-х – конец 2010-х годов. Если ваше устройство имеет небольшой трапециевидный USB-порт (шире внизу), скорее всего это Mini-B.
О: Нет. Mini-B и Micro-B разные разъемы. Mini-B шире и толще (приблизительно 10,6 мм × 7,5 мм). Micro-B уже и более плоский. Они не являются взаимозаменяемыми. Это кабель предназначен специально для портов Mini-B.
А: Да. Серия Canon EOS (Rebel, 5D, 6D, 7D и т. д.) и зеркальные фотокамеры Nikon (D3xxx, D5xxx, D7xxx, D8xx и т. д.) с портами Mini-B. будет работать. Вы можете использовать его для передачи файлов, привязки в режиме реального времени и зарядки. (в зависимости от настроек вашей камеры).
О: 480 Мбит/с (высокоскоростной USB 2.0). Для более быстрой передачи данных TLD также предлагает кабели USB 3.0 Mini-B — обратитесь в отдел продаж. команда.
А: Да. Кабель передает как мощность, так и мощность. (VBUS) и данных (D+/D-), поэтому вы можете синхронизировать и заряжать одновременно.
А: Да. TLD предлагает частные торговые марки и OEM-услуги – цвета по индивидуальному заказу (черный, белый, синий, красный, розовый и т. д.), лазер гравировка на корпусе разъема, печатный брендинг на оболочке и индивидуальный заказ. упаковка.
О: Да – TLD предоставляет бесплатные образцы. квалифицированным предприятиям. Вы платите только за доставку. Проверьте кабель с помощью фактические устройства перед размещением оптового заказа.
USB- и AV-кабели:

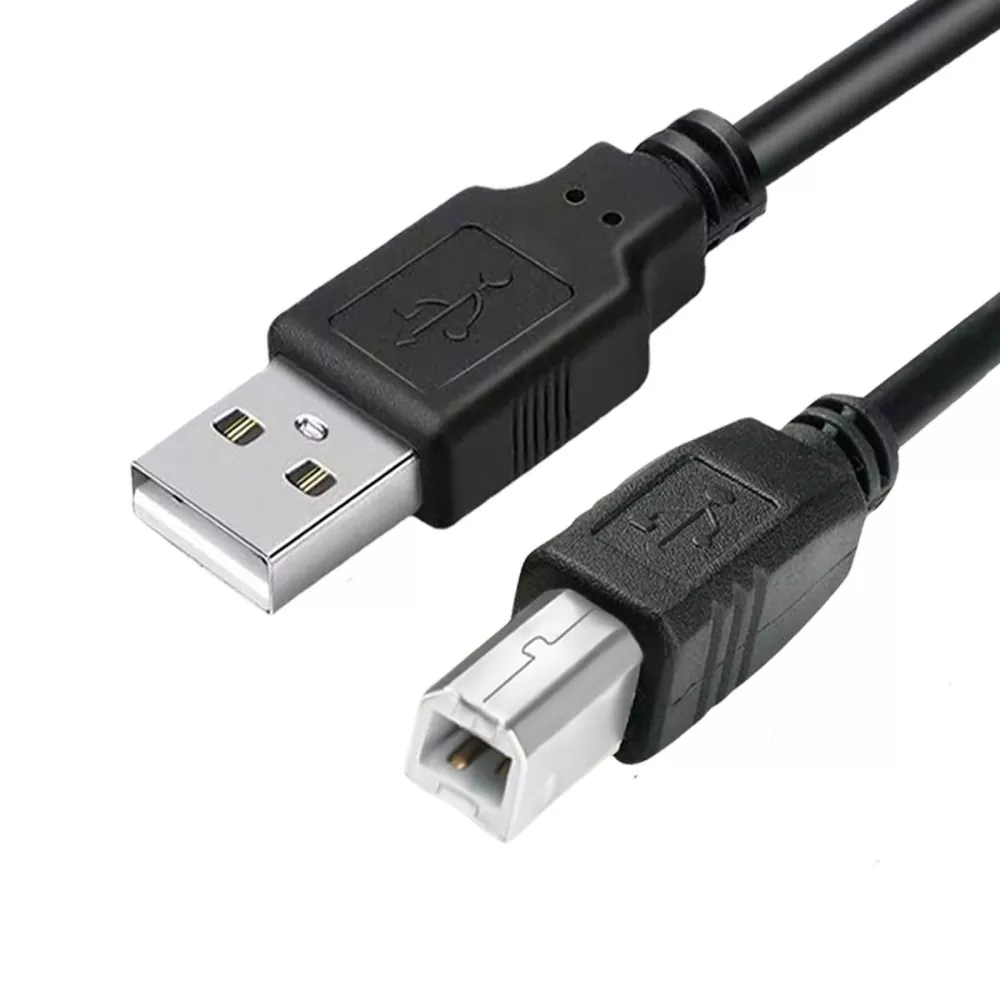

Кабель USB 2.0 от A до B, 6 футов – шнур высокоскоростного принтера/сканера

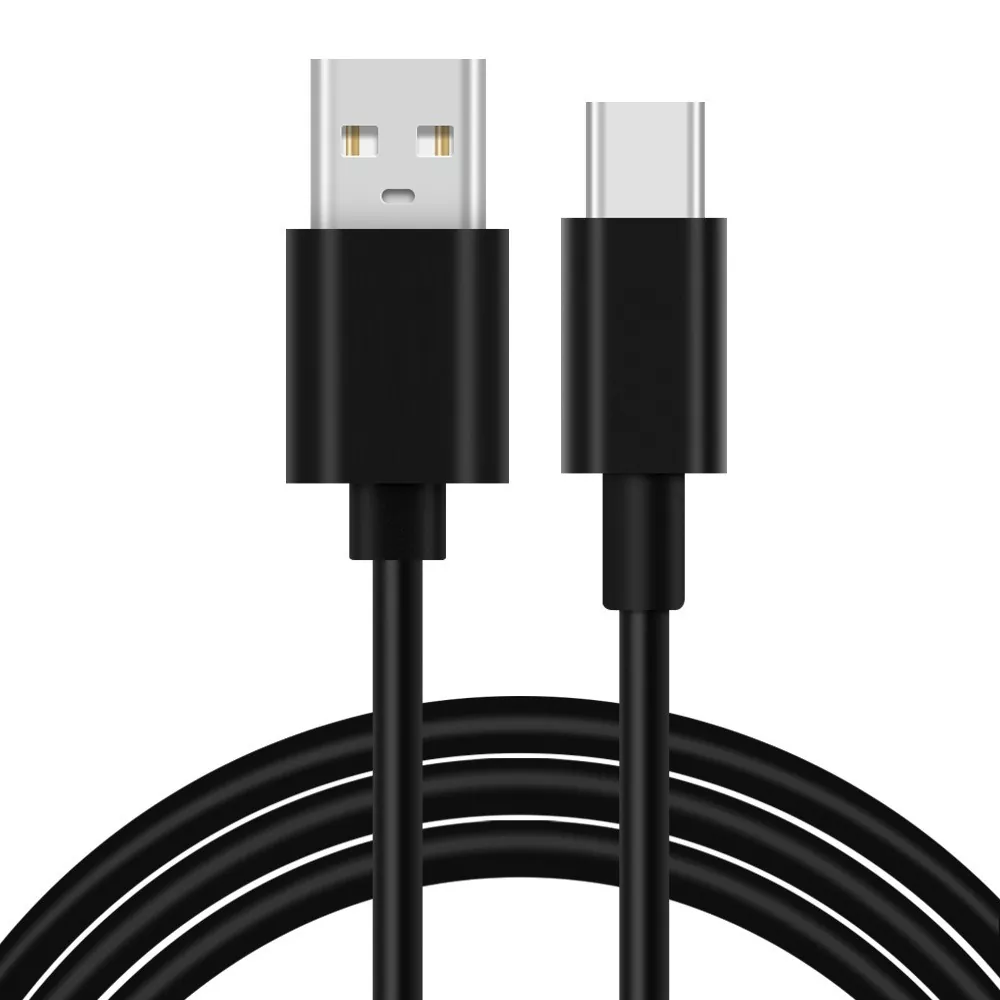

Кабель USB 3.0 от A до C, 6 футов – плетеный нейлоновый вариант
Высокоскоростной кабель HDMI длиной 6 футов с Ethernet — поддержка 4K HDR
Аксессуары Старлинк:

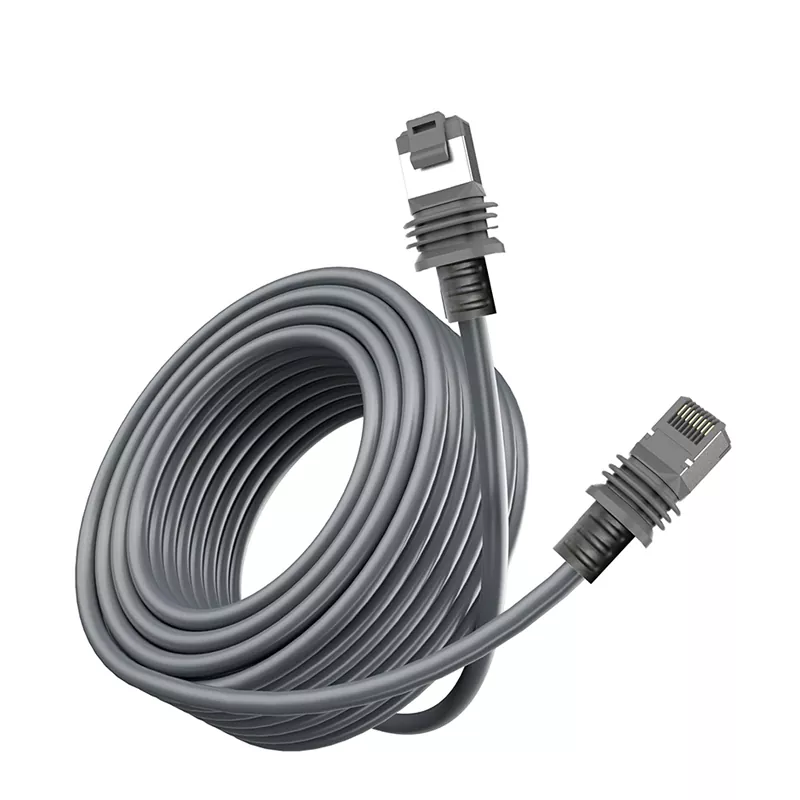

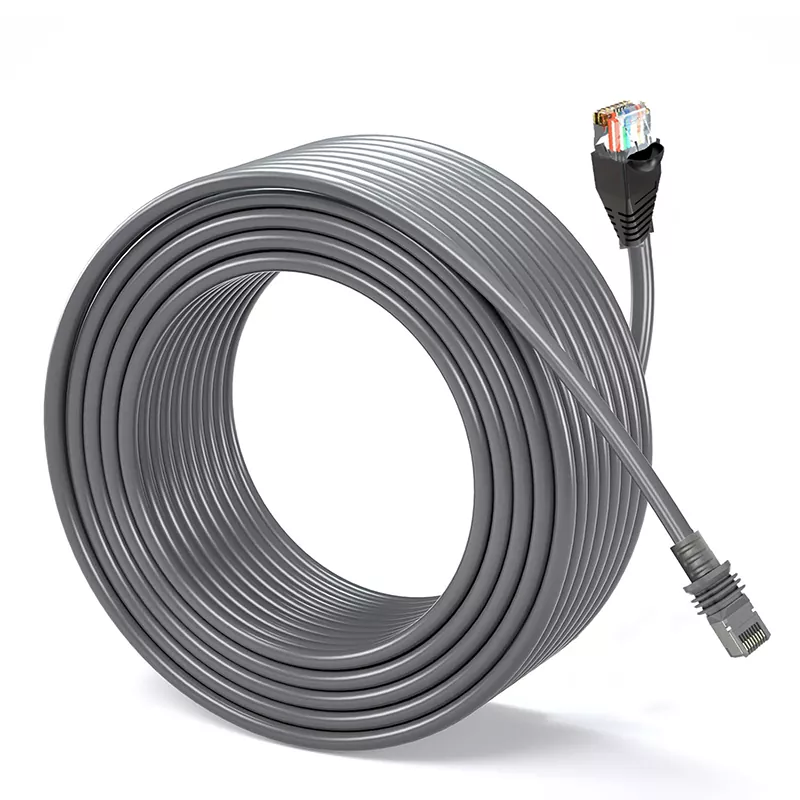

Удлинительный кабель питания антенны Starlink Gen 2/Gen 3 — 75 футов/150 футов Всепогодный
