A Кабель Starlink DC-XT30— это специализированный кабель питания, предназначенный для подключения совместимого интерфейса питания постоянного тока Starlink к источнику питания или аккумуляторной системе с помощью разъема XT30. Он может быть полезен в портативных средствах связи, автофургонах, системах аварийного резервного копирования, установках на солнечной энергии, робототехнике, дронах и других автономных приложениях, где обычное питание переменного тока неудобно или недоступно. Основными инженерными соображениями являются совместимость разъемов, требования к напряжению, допустимый ток, полярность, конструкция кабеля, изоляция, разгрузка от натяжения и условия окружающей среды. Выбор правильного кабеля особенно важен, поскольку оборудование Starlink зависит от поколения и модели продукта. Правильно спроектированный кабель может упростить интеграцию источника питания постоянного тока, одновременно сокращая ненужные этапы преобразования между аккумуляторной системой и терминалом связи.
Оглавление
- Что такое кабель Starlink DC — XT30?
- Почему прямое питание постоянного тока полезно для систем Starlink?
- Как устроен кабель?
- Основные характеристики, которые следует проверить перед покупкой
- Где можно использовать кабель Starlink DC — XT30?
- Какие проблемы может решить правильный кабель?
- Как следует прокладывать кабель?
- Кабель Starlink DC-XT30 по сравнению с традиционной установкой переменного тока
- Что следует проверить покупателям перед заказом?
- Как обеспечить надежность кабеля?
- Часто задаваемые вопросы
- Заключительные соображения
Краткое содержание статьи
Поймите цель подключения DC-XT30 в системе питания Starlink.
Ознакомьтесь с особенностями разъема, проводника, изоляции, полярности и защиты от натяжения.
Изучите варианты использования в автодомах, на судах, в аварийных ситуациях, на солнечных батареях, в мобильных и промышленных целях.
Узнайте, что покупателям следует проверить перед заказом кабелей в небольших или оптовых количествах.

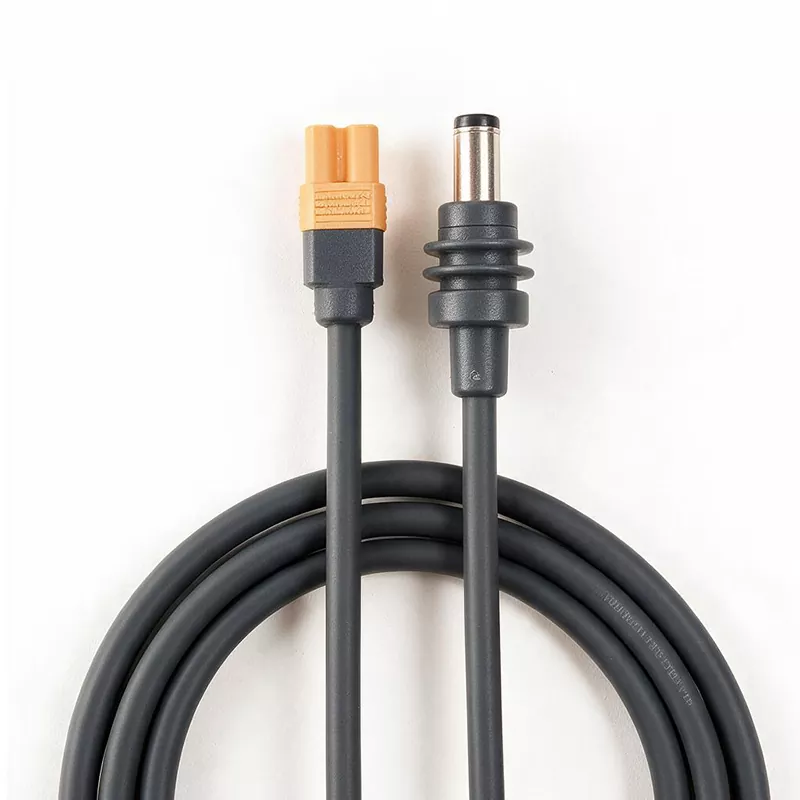

Что такое кабель Starlink DC — XT30?
Кабель Starlink DC — XT30 — это соединительный кабель питания, предназначенный для соединения совместимого источника питания постоянного тока Starlink и разъема типа XT30, используемого аккумулятором, портативной системой питания или другим источником постоянного тока. Основная цель проста: передать электроэнергию от подходящего источника постоянного тока к оборудованию Starlink без необходимости использования ненужной ступени инверсии переменного тока.
Этот тип кабеля особенно актуален для пользователей, которые используют Starlink в местах, где сетевое электричество недоступно, нестабильно или неудобно. Вместо преобразования постоянного тока батареи в переменный ток, а затем обратного преобразования его в постоянный ток через источник питания, правильно спроектированное соединение постоянного тока может создать более прямой путь подачи питания.
Однако сама по себе форма разъема не определяет совместимость. Продукты Starlink имеют разные аппаратные конфигурации и архитектуры питания. Например, Starlink Mini имеет питание постоянного тока и входной диапазон 12–48 В с максимальной входной мощностью 60 Вт в соответствии с опубликованными спецификациями Starlink. Поэтому покупатели должны проверить точную модель Starlink и ее электрические требования, прежде чем выбирать кабель.
Почему прямое питание постоянного тока полезно для систем Starlink?
Многие мобильные энергосистемы основаны на батареях, которые естественным образом обеспечивают электричество постоянного тока. Солнечные панели, литиевые аккумуляторы, электрические системы транспортных средств, портативные электростанции и системы резервных аккумуляторов обычно используют внутреннюю энергию постоянного тока.
Для традиционной установки может потребоваться батарея для питания инвертора, инвертор для подачи переменного тока и адаптер питания для преобразования переменного тока обратно в постоянный. Каждое преобразование требует дополнительного оборудования, проводки, нагрева и потенциальных потерь энергии.
Подходящее прямое соединение постоянного тока может упростить архитектуру. Для приложений, где важны энергоэффективность, компактность и время работы от батареи, исключение ненужных этапов преобразования может упростить управление всей системой.
- Поддерживает интеграцию с совместимыми аккумуляторными системами постоянного тока.
- Может сократить количество компонентов преобразования в мобильной установке.
- Помогает создать более чистое и компактное расположение кабелей.
- Может быть полезно для систем, работающих на солнечной энергии и транспортных средств.
- Обеспечивает практичный метод подключения портативного оборудования связи.
Как устроен кабель?
Надежный кабель Starlink DC — XT30 — это больше, чем два разъема, соединенных парой проводов. Его конструкция должна соответствовать электрическим и экологическим требованиям предполагаемого применения.
| Компонент | Функция | Почему это важно |
|---|---|---|
| Разъем на стороне Starlink | Интерфейсы с совместимым оборудованием Starlink | Должно точно соответствовать конфигурации устройства и разъема. |
| Разъем ХТ30 | Подключается к совместимому источнику питания постоянного тока | Полярность и конфигурация соединения должны быть правильными. |
| Медные проводники | Нести постоянный ток | Размер провода влияет на падение напряжения и тепловые характеристики. |
| Изоляционная куртка | Защищает проводники | Важен с точки зрения истирания, температуры, влажности и использования на открытом воздухе. |
| Снятие напряжения | Снижает механическое напряжение на разъеме | Помогает предотвратить преждевременное повреждение кабеля или клеммы |
Основные характеристики, которые следует проверить перед покупкой
Приобретение силового кабеля без проверки электрических требований может привести к снижению производительности или повреждению оборудования. Покупатели должны определить полный путь подачи питания перед размещением заказа.
- Модель Старлинк:Определите точный терминал или поколение продукта.
- Входное напряжение:Убедитесь, что напряжение источника находится в пределах допустимого диапазона оборудования.
- Максимальный ток:Убедитесь, что кабель и разъемы могут безопасно выдерживать необходимый ток.
- Полярность:Проверьте положительные и отрицательные соединения перед подачей питания на систему.
- Конфигурация разъема:Подтвердите тип разъема, его пол, кодировку и расположение контактов.
- Длина кабеля:Выберите достаточную длину для установки, не оставляя лишних петель кабеля.
- Калибр провода:Учитывайте потребляемый ток, длину кабеля и допустимое падение напряжения.
- Экологический рейтинг:Для наружного или мобильного применения выбирайте изоляцию, подходящую для жары, холода, влаги и истирания.
- Контроль качества:Проверьте обжим, пайку, фиксацию клемм, качество оболочки и проверку целостности цепи.
| Спецификация | Рекомендуемая проверка | Общий риск, если его игнорировать |
|---|---|---|
| Напряжение | Сравните выходные данные источника с требованиями Starlink | Нестабильная работа или повреждение оборудования |
| Полярность | Перед подключением проверьте проводку | Неправильное электрическое подключение |
| Текущая мощность | Проверьте номиналы проводников и разъемов. | Чрезмерный нагрев |
| Длина кабеля | Сбалансируйте потребности установки с падением напряжения | Снижение электрических характеристик |
| Среда | Выберите подходящую куртку и конструкцию. | Преждевременное старение или механический отказ |
Где можно использовать кабель Starlink DC — XT30?
Ценность прямого кабеля постоянного тока становится особенно очевидной, когда Starlink развертывается вдали от обычной электрической розетки. Правильно подобранный кабель может поддерживать различные мобильные и автономные архитектуры.
Дома на колесах и кемпинг
Подключите совместимое оборудование Starlink к автомобильному аккумулятору или портативной системе постоянного тока для мобильной связи.
Солнечные системы
Интегрируйте совместимую установку Starlink в солнечную установку с батарейным питанием.
Экстренная связь
Поддержка временного подключения в тех случаях, когда электроэнергия в сети недоступна или ненадежна.
Удаленные рабочие места
Обеспечьте практичный интерфейс питания для временных полевых офисов и удаленных операций.
Портативные электростанции
Используйте совместимые выходы постоянного тока, чтобы упростить архитектуру питания оборудования мобильной связи.
Робототехника и дроны
Полезно там, где необходимы компактные подключения питания постоянного тока на специализированных мобильных платформах.
Какие проблемы может решить правильный кабель?
Во многих мобильных установках кабель является небольшим компонентом, но важной частью энергоцепи. Неподходящий кабель может привести к прерывистым соединениям, чрезмерному падению напряжения, нагреву разъема или затруднению установки.
- Уменьшает количество ненужных этапов преобразования:Подходящая архитектура прямого постоянного тока может упростить схему подачи питания.
- Повышает гибкость установки:Кабельные сборки могут быть спроектированы для конкретной компоновки оборудования.
- Поддерживает портативную работу:Кабель позволяет подключать совместимые терминалы к системам на батарейном питании.
- Помогает в управлении пространством:Специально разработанный кабель позволяет уменьшить количество громоздких адаптеров и лишней проводки.
- Поддерживает индивидуальные проекты:Поставщики OEM-кабелей могут регулировать длину, конфигурацию разъемов, калибр проводов и характеристики оболочки в соответствии с требованиями проекта.
Ключевым моментом является не просто достижение физического соединения. Кабель следует рассматривать как часть целостной электрической системы, его характеристики должны соответствовать источнику питания и подключенному оборудованию.
Как следует прокладывать кабель?
Правильная установка начинается еще до подключения кабеля. Сначала следует проверить источник питания, модель Starlink, конфигурацию разъема и характеристики кабеля.
- Перед выполнением подключения выключите источник питания постоянного тока.
- Проверьте напряжение и полярность источника питания.
- Проверьте модель оборудования Starlink и совместимый интерфейс питания.
- Осмотрите оба разъема на наличие повреждений, загрязнений или ослабленных контактов.
- Надежно подключите сторону XT30 к совместимому источнику постоянного тока.
- Подключите сторону Starlink, не прилагая усилий и не перекручивая разъем.
- Прокладывайте кабель вдали от острых кромок, чрезмерного тепла, движущихся частей и мест, где он может быть раздавлен.
- Закрепите кабель так, чтобы повторяющиеся движения не оказывали нагрузки непосредственно на разъемы.
- Включите систему и проконтролируйте соединение во время первоначальной работы.
Кабель Starlink DC-XT30 по сравнению с традиционной установкой переменного тока
Обе архитектуры питания могут подходить в зависимости от установки. Разница прежде всего в том, как электрическая энергия достигает оборудования Starlink.
| Фактор | Конфигурация DC-XT30 | Обычная конфигурация переменного тока |
|---|---|---|
| Источник питания | Батарея или совместимый источник постоянного тока | Сеть переменного тока или генератор переменного тока |
| Конверсия | Может сократить этапы конверсии | Может потребоваться преобразование переменного тока в постоянный |
| Мобильность | Хорошо подходит для мобильных систем | Лучше всего подходит для доступной инфраструктуры переменного тока |
| Размер системы | Потенциально компактный | Может потребоваться дополнительное силовое оборудование |
| Типичные применения | Дома на колесах, солнечные батареи, полевые системы, портативные источники питания | Дома, офисы, стационарные установки |
Что следует проверить покупателям перед заказом?
Для отдельных пользователей совместимость является основным фактором. Для дистрибьюторов, установщиков и OEM-покупателей одинаково важна стабильность производства.
- Точная совместимость продуктов Starlink
- Тип разъема и конфигурация сопряжения
- Спецификация разъема XT30
- Требования к напряжению и току
- Положительная и отрицательная полярность
- Материал проводника и калибр провода
- Требуемая длина кабеля
- Материал оболочки и температурный диапазон
- Требования к открытому воздуху, УФ-излучению, влаге и истиранию
- Фиксация разъема и разгрузка от натяжения
- Проверка непрерывности и полярности
- Возможность настройки OEM/ODM
- Утверждение образцов и согласованность партий
Оптовые покупатели также должны узнать о производственных мощностях, процедурах контроля качества, подтверждении образцов, упаковке, маркировке и требованиях к отправке. Что касается специализированных кабельных сборок, то поставщик, который может четко изложить электрические характеристики, может снизить риск получения продукта, требующего перепроектирования после поставки.
Как обеспечить надежность кабеля?
Правильное обслуживание – это простая, но важная задача, особенно для кабелей, используемых на открытом воздухе или в мобильных средах.
- Периодически проверяйте разъемы на предмет деформации, коррозии, загрязнения или ослабления крепления.
- Проверьте оболочку кабеля на предмет порезов, истирания, смятия или оголенных проводников.
- Избегайте многократного сгибания кабеля в одной и той же точке.
- Берегите разъемы от ненужной влаги и загрязнений.
- Не тяните кабель за корпус разъема.
- Замените кабели с видимыми электрическими или механическими повреждениями.
- При стационарной установке используйте подходящую прокладку кабеля и механическую опору.
В собственной документации Starlink подчеркивается, что конфигурации кабелей в определенных системах зависят от устройства и что кабели следует использовать в соответствии с применимыми инструкциями по установке оборудования. Это еще одна причина точно определить оборудование, прежде чем выбирать сменный или специальный кабель.
Часто задаваемые вопросы
Можно ли использовать кабель Starlink DC-XT30 с каждой моделью Starlink?
Нет. Совместимость зависит от конкретного оборудования Starlink, архитектуры питания, конфигурации разъема, диапазона напряжения и полярности. Всегда проверяйте точную модель перед покупкой или подключением кабеля.
В чем основное преимущество использования соединения XT30?
Разъемы XT30 обычно используются в компактных системах питания постоянного тока и могут обеспечить практичное поляризованное соединение для совместимых аккумуляторов и портативных источников питания. Конкретная пригодность зависит от электрических требований оборудования.
Можно ли настроить кабель?
Да. В зависимости от производителя настройки могут включать длину кабеля, сечение проводов, конфигурацию разъема, материал оболочки, маркировку, упаковку и другие требования к сборке.
Всегда ли более длинный кабель лучше?
Не обязательно. Более длинные кабели постоянного тока могут привести к дополнительному падению напряжения и могут потребовать соответствующего размера проводника. Длина кабеля должна выбираться в соответствии с фактическим расстоянием установки и электрическими требованиями.
Можно ли использовать этот тип кабеля для солнечных энергетических систем?
Его можно использовать в системе, работающей на солнечной энергии, если аккумулятор, контроллер заряда, выход постоянного тока, кабель и оборудование Starlink электрически совместимы. Сам кабель не регулирует напряжение, поэтому вся архитектура питания должна быть спроектирована правильно.
Что следует учитывать дистрибьюторам при оптовых закупках?
Оптовым покупателям следует учитывать согласованность разъемов, характеристики проводников, размеры кабелей, процедуры тестирования, возможности индивидуальной настройки, упаковку, производственные мощности, утверждение образцов и согласованность между партиями.
Кто может предоставить индивидуальные кабели Starlink DC — XT30?
Специализированные производители кабелей могут разрабатывать и производить индивидуальные кабельные сборки на основе требований заказчика к разъемам, электрическим, габаритным, экологическим и упаковочным требованиям. Компания TLD Electronics (HK) Co., Limited предоставляет кабельные решения Starlink DC-XT30 для приложений, требующих совместимых подключений к источнику питания постоянного тока.
Заключительные соображения
Кабель Starlink DC-XT30 может быть важным компонентом портативной или автономной системы подключения. Его основная роль — создать подходящее соединение постоянного тока между совместимым оборудованием Starlink и источником питания на базе XT30. Практическая ценность заключается в согласовании кабеля со всей электрической системой, а не просто в согласовании формы разъема.
Для успешного развертывания покупатели должны проверить модель Starlink, диапазон напряжения, требования к току, полярность, конфигурацию разъема, длину кабеля, размер проводника, изоляцию и условия окружающей среды. Эти детали особенно важны для автодомов, солнечных установок, систем экстренной связи, портативных электростанций, удаленных рабочих мест и других мобильных приложений.
Для проектов, требующих определенной длины кабеля, конфигурации разъемов, характеристик проводов, маркировки или массового производства, работа напрямую с опытным производителем кабелей может повысить эффективность разработки и закупок продукции.
